Digitaal maken Minitrix NS1100

Het ombouwen van een Minitrix NS1100 is niet heel moeilijk. Wel moet er een stukje gefreesd of geveild worden.

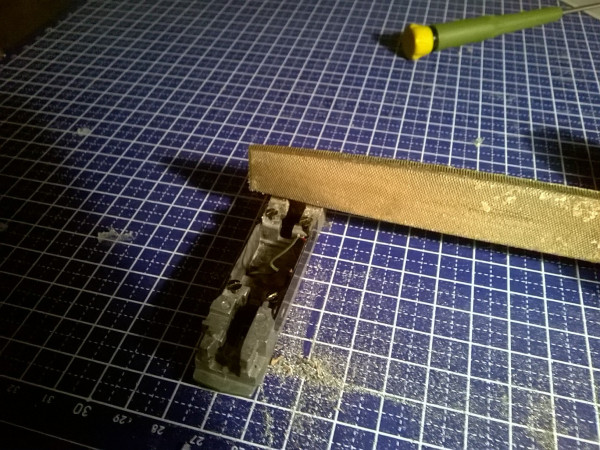

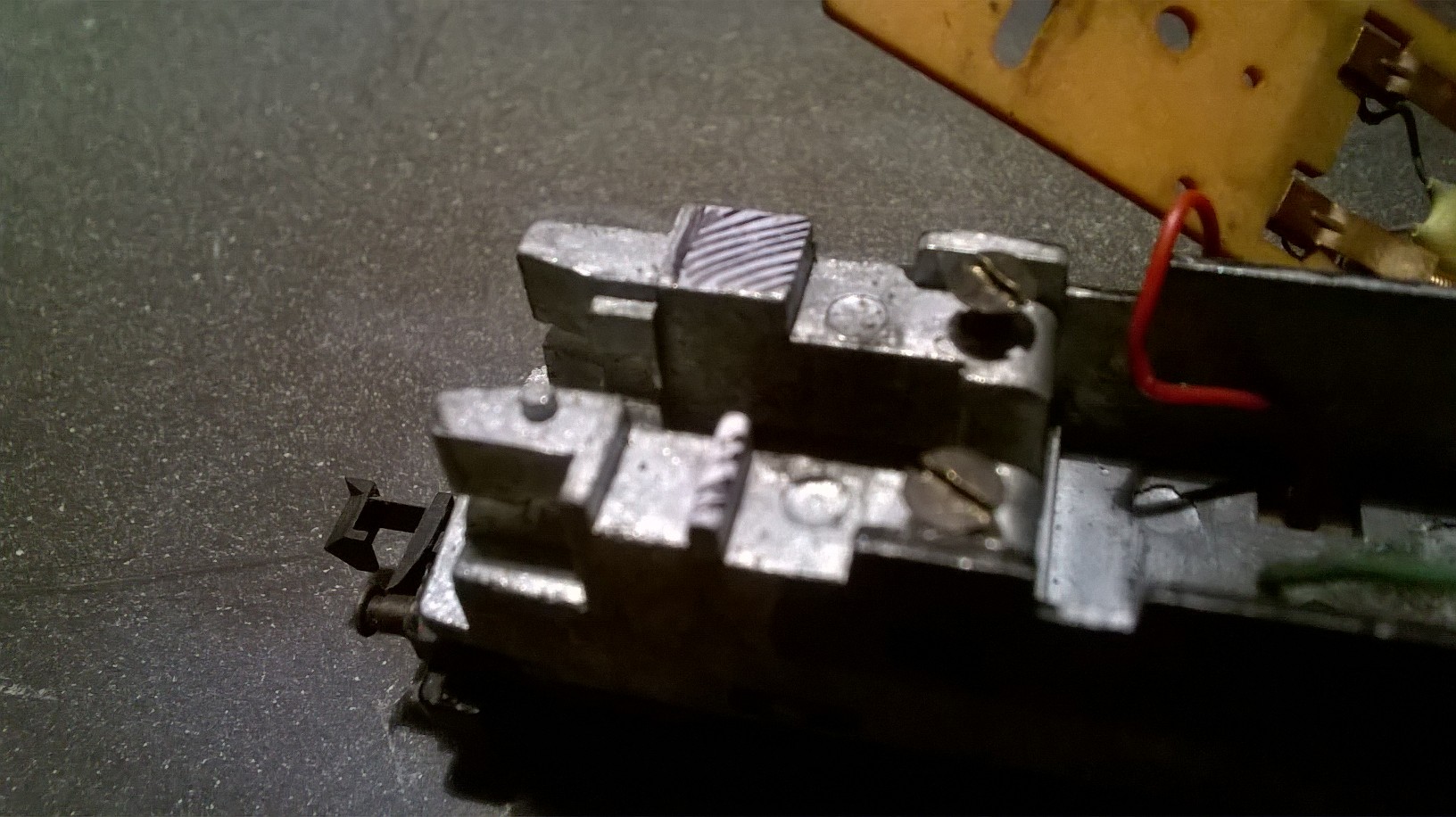

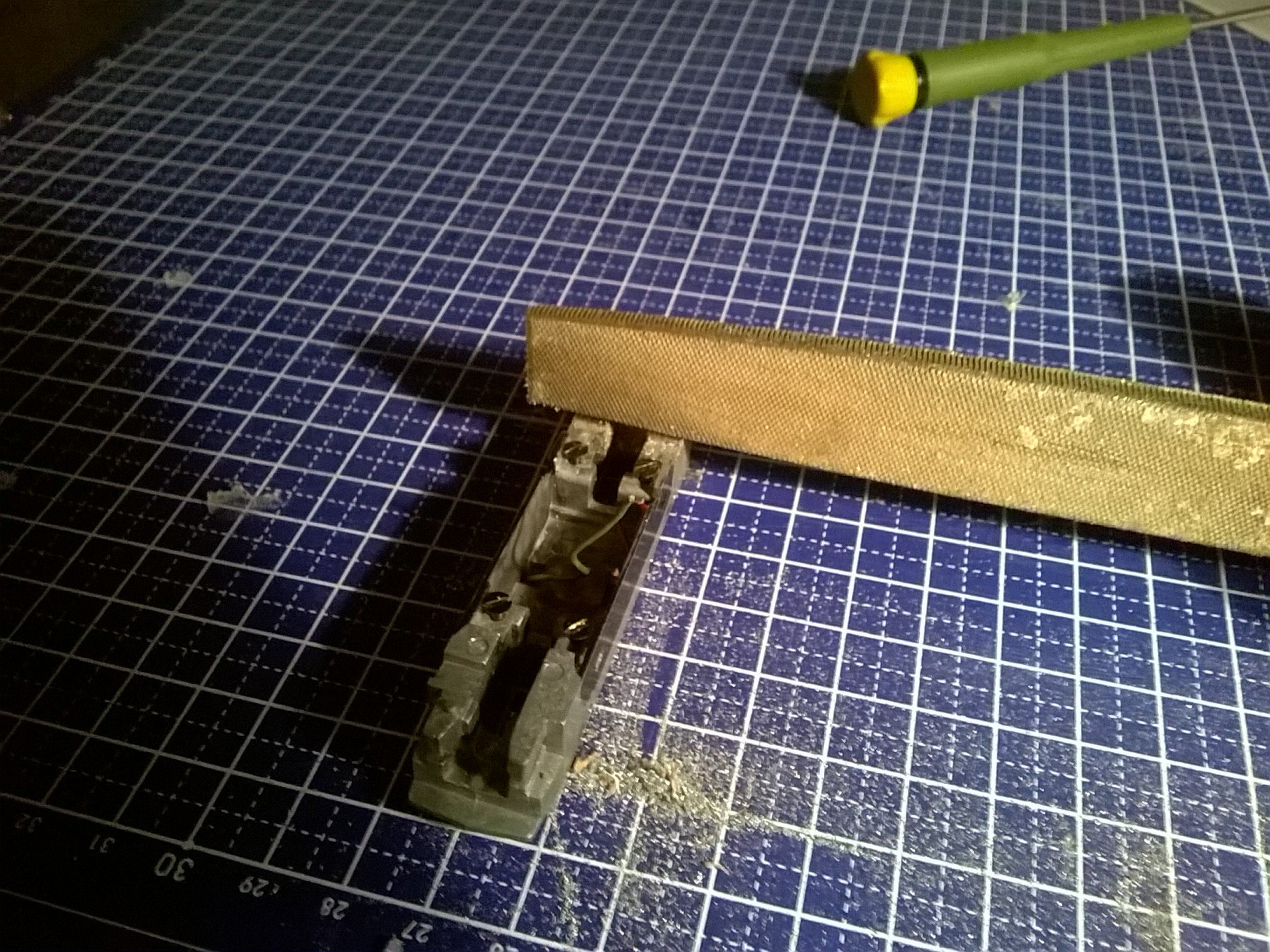

Aan één kant van de motor is al een kleine uitsparing in het chassis. Deze moet worden vergroot door bv een vijl. Zorg er voor dat de draaiende delen zijn gedemonteerd zodat er geen slijpsel in de motor of tandwielen kan komen.

Als er genoeg metaal is verwijderd past een goedkope Laisdcc decoder met draad aansluiting. De decoder word geleverd met krimpfolie die iets uitsteekt. Deze moet wel worden ingekort om onder de kap te passen.

WP_20160607_22_48_58_Pro

IMG-20160607-WA0003

WP_20160817_22_46_20_Pro

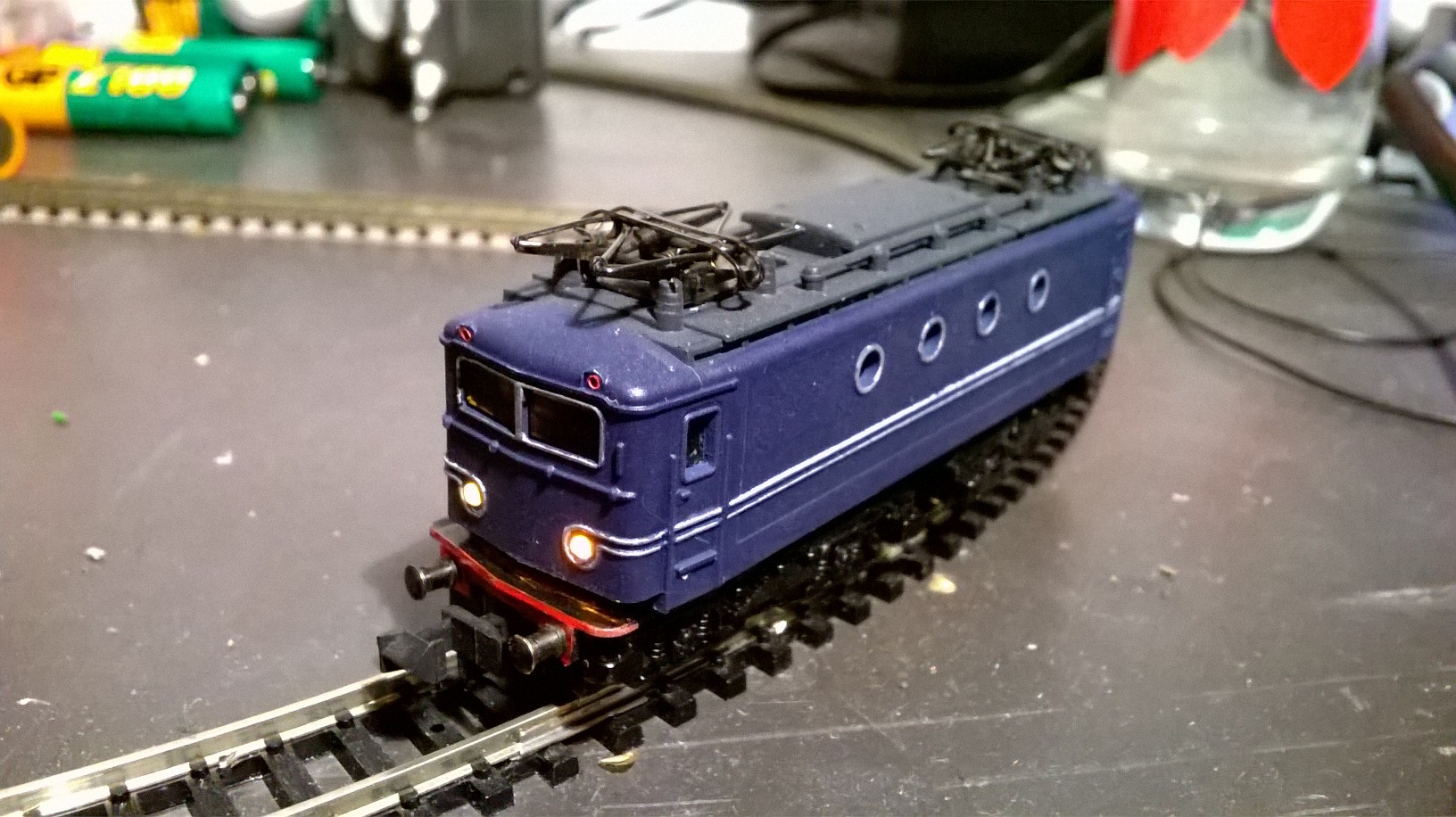

WP_20160817_23_29_59_Pro

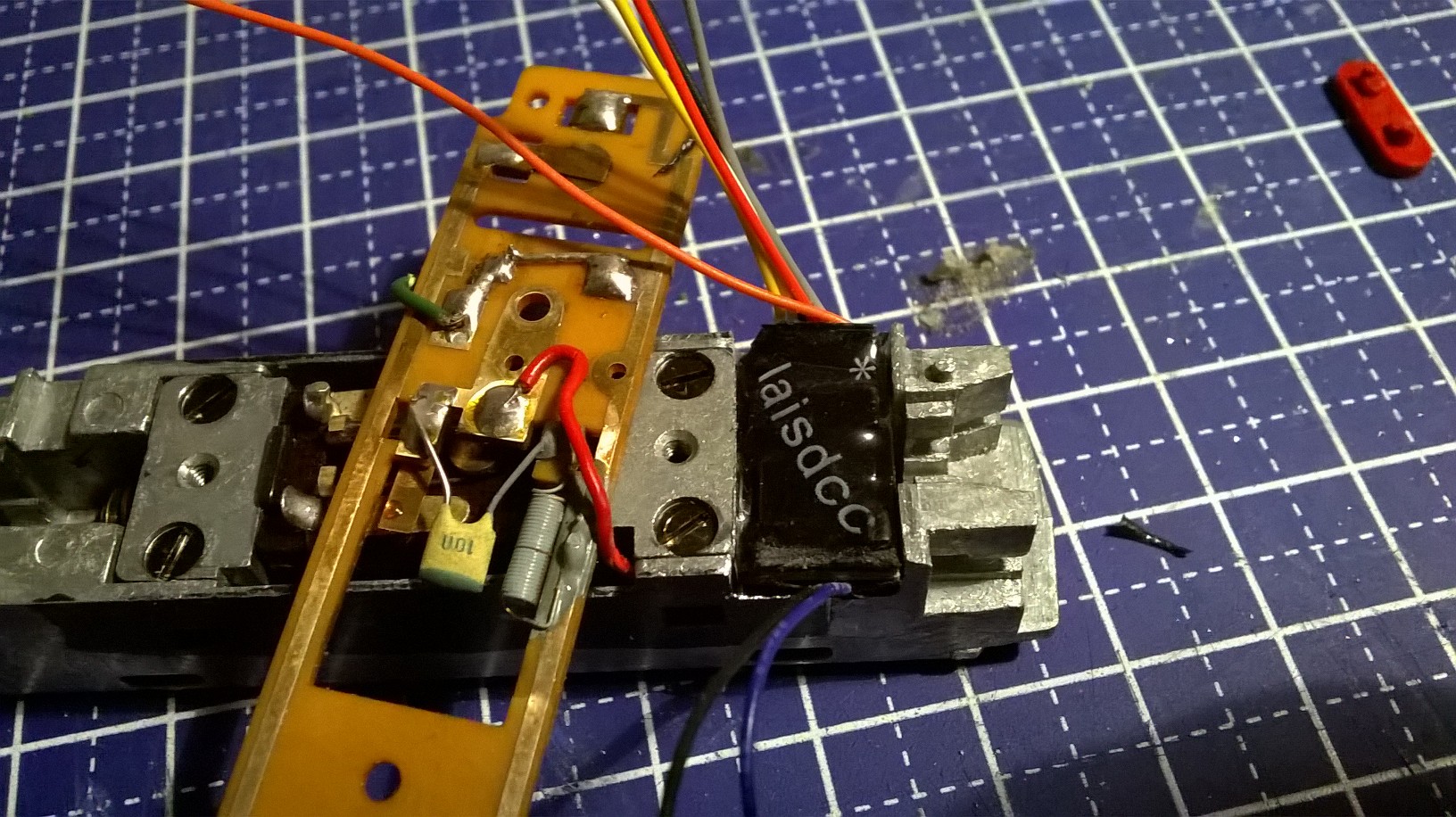

Let goed op het aansluiten van de kleuren. De rode draad van de loc gaat naar de massa, dus daarop komt de zwarte draad van de decoder. Op de groene draad van de loc sluit je dan de rode draad van de decoder, dus niet rood op rood!

Op de print moet je de contacten van de motor losmaken met bv een klein vijltje om de koper baan te doorbreken. Dan sluit je de grijze en de oranje draad van de decoder aan op de motor. De gele en de witte draad gaan naar de lampjes. Ook deze koperen baantje op de print plaat moet je onderbreken.
