Digitaal maken – Roco BR181 en BR145 voor NMBS onderstel

Voor het motoriseren van twee uit giethars gegoten kappen Belgische locomotieven hebben we een BR181 en BR143 digitaal gemaakt. Deze onderstellen hebben beide een 5-polige motor met vliegwielen, maar het printplaatje is helaas niet digitaal voorbereid. De BR181 lijkt semi digitaal voorbereid door de 6 strookjes midden in het printplaatje, maar sluit je daar een decoder op aan dat blaast hij zo maar op. Daarom toch maar alle componenten los solderen en de strookjes doorvijlen met een klein handvijltje , zodat er geen kortsluiting meer in de print kan zitten.

Er is in de voor- en achterkant genoeg ruimte om een Laisdcc decoder te plaatsen. Later zullen nog nieuwe ledjes worden geplaatst voor de verlichting.

De BR181 dient voor de NMBS Benelux 11.8 en de kortere BR143 past mooi onder de oude benelux loc NMBS 25.5.

WP_20160821_23_27_11_Pro

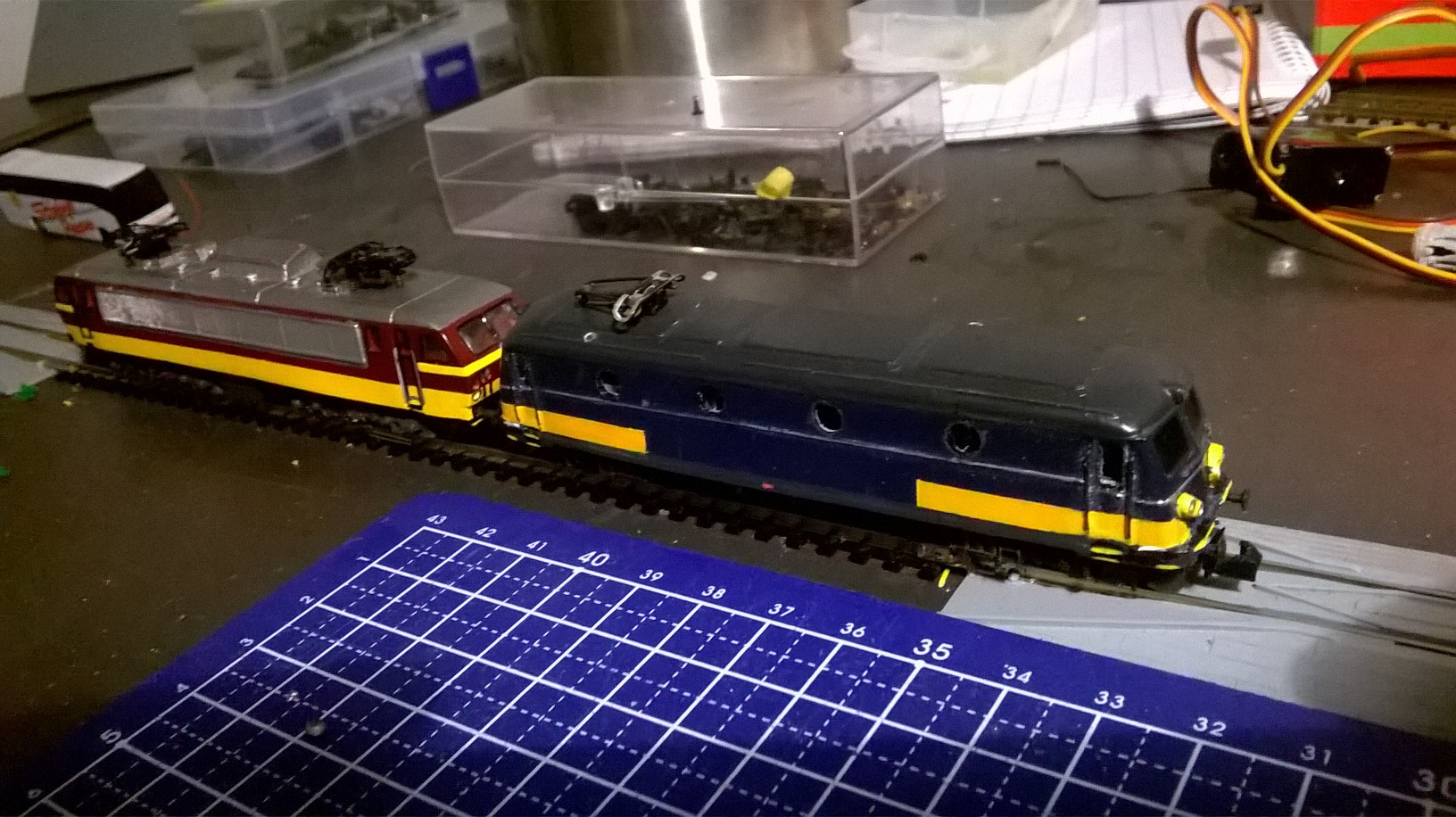

NBMS 11.8 en 25.5

WP_20160821_23_27_54_Pro

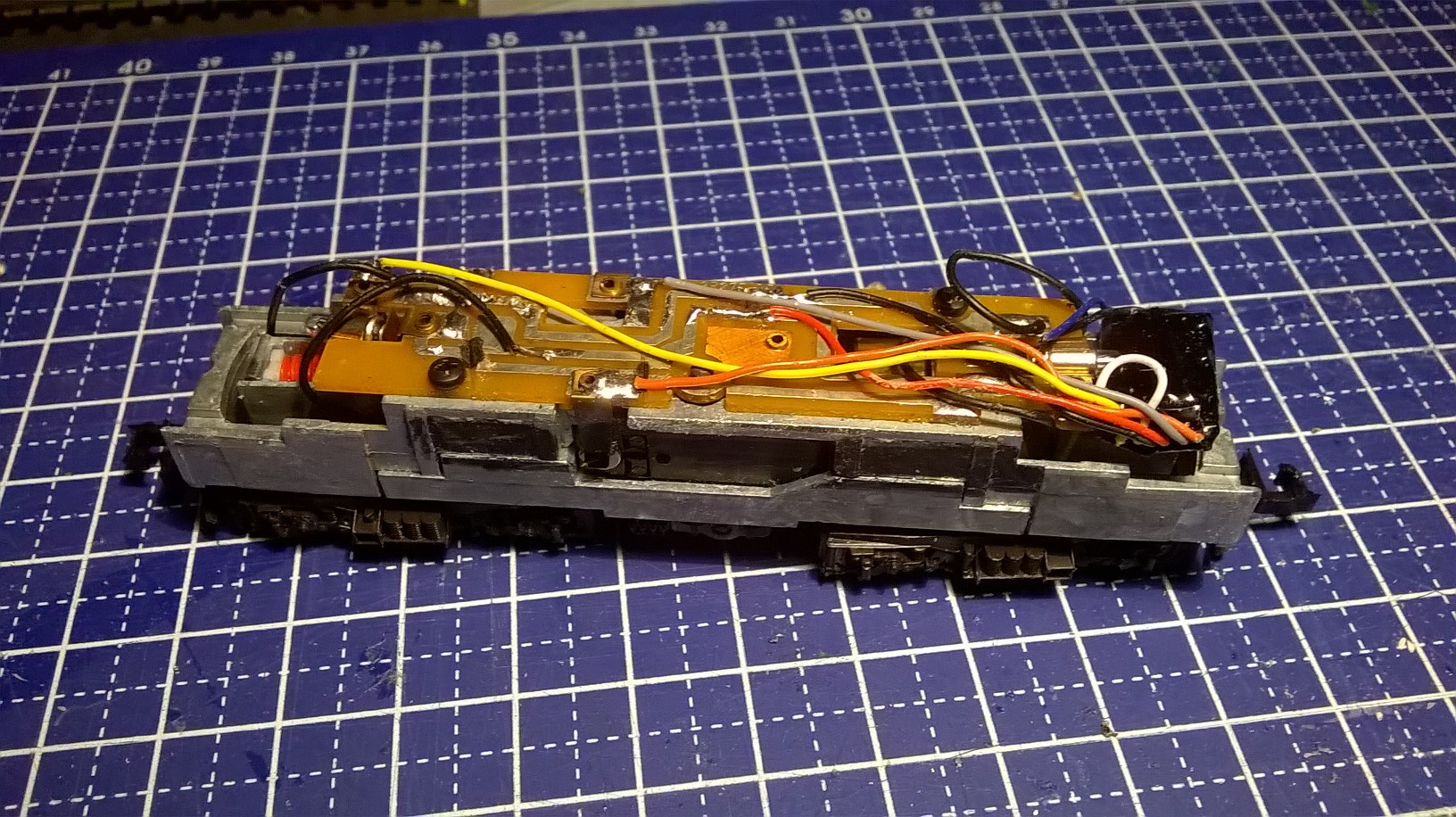

BR143 onderstel

WP_20160821_23_28_43_Pro

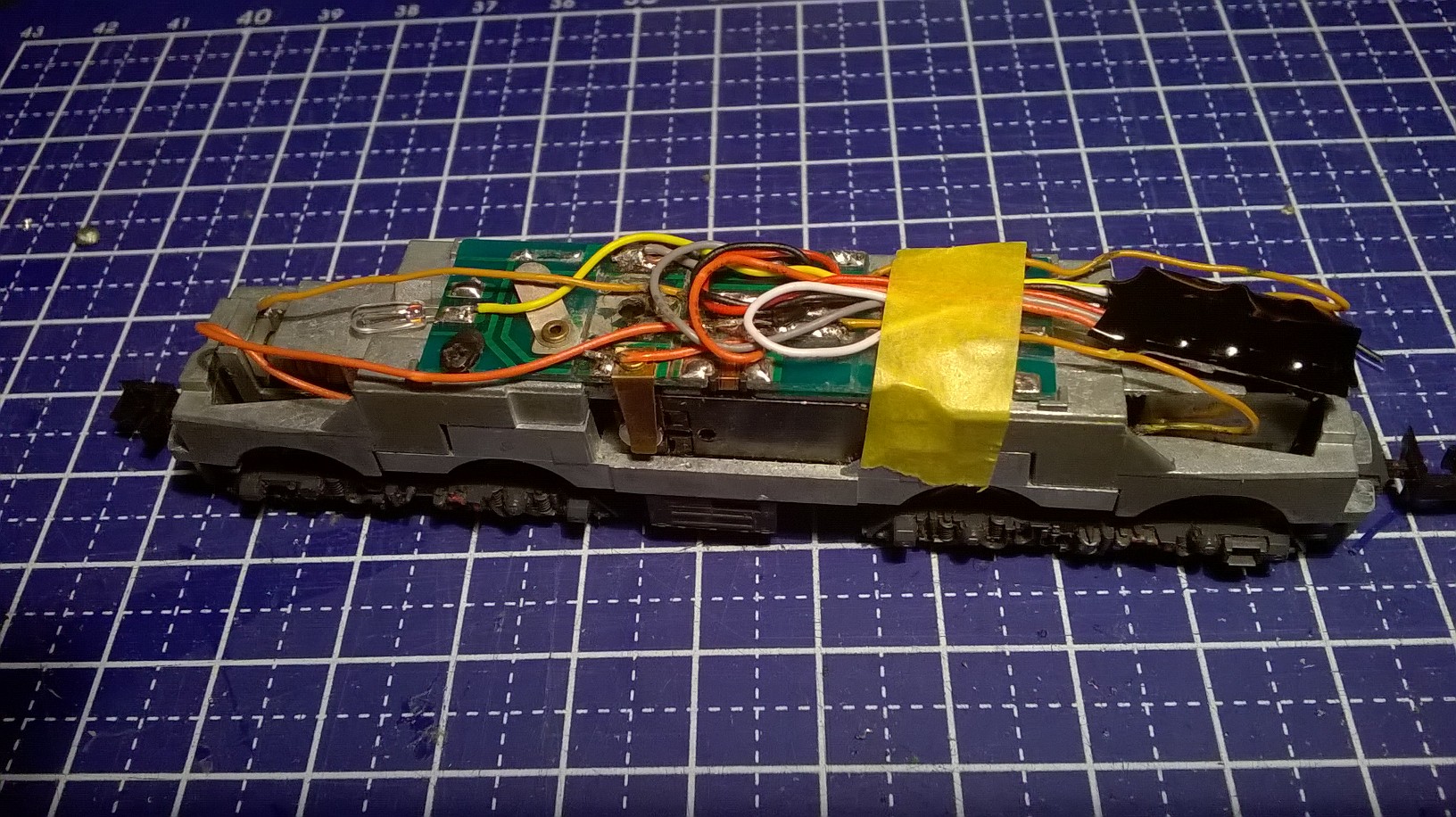

BR181 onderstel
