Brawa DB BR232 Ludmilla met Loc sound Doehler & Haass SD18























Inbouwen van loc sound in Brawa DB BR232 Ludmilla

met D&H SD18 decoder

Door Paul Peters







Dit is een kort verslag hoe je geluid kunt inbouwen in een BR232 Ludmilla. De moeilijkheidsgraad is “ervaren”.

Voor het inbouwen moet worden gesoldeerd en moet de printplaat van het onderstel gemonteerd worden.

Wat heb je nodig?

D&H Programmer

De D&H loc programmer voor het programmeren van het geluidsbestand op de lege decoder. (of kom een keer afspraak langs dan kunnen we je helpen met onze programmer).

Als voeding kun je bv de roco multimaus trafo gebruiken.

https://www.en.dm-toys.de/produktdetails/items/DH-Programmer.html



D&H Programmier Adapter

De programmeer adapter. Deze steek je in de programmer zodat je de NEXT18 decoder direct kan inpluggen. (Het kan ook zonder, als je zelf de grote plux18 adapter aansluit op een susi stekkerje).

https://www.en.dm-toys.de/produktdetails/items/DH-Programmer.html

D&H SD18 Sound decoder

De Doehler & Haas SD18 is een zeer compacte en gunstig geprijsde decoder met NEXT18 aansluiting. Met de NEXT18 hoef je dus nooit meer aan de decoder te solderen en kun je eenvoudig te decoder loskoppelen van de loc om te testen of te programmeren. Of zelfs even wisselen tussen verschillende locs om zo kosten te besparen.

https://www.en.dm-toys.de/produktdetails/items/DH-SD18.html

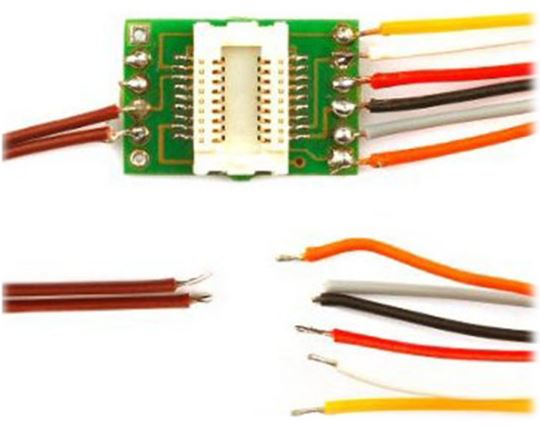

D&H N18-K-1 Next18 Adapter

Omdat de BR232 geen NEM651 aansluiting heeft heb ik gekozen voor de NEXT18 adapter met draad. Deze heb ik ingekort en op de soldeerpunten van de printplaat gesoldeerd.

De bruine draden zijn de aansluitingen voor de speaker

https://www.en.dm-toys.de/produktdetails/items/DH-N18-K-3.html

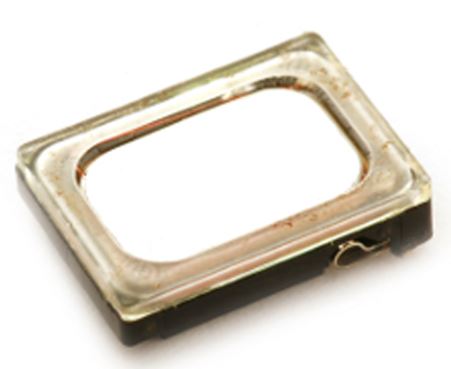

D&H speaker LS1511

De 15×11 speaker kun je onder in de brandstof tank plaatsen.

De 1511 is de grote variant van deze speaker en is 15x11x3.6mm.

https://www.en.dm-toys.de/produktdetails/items/DH-LS1511.html

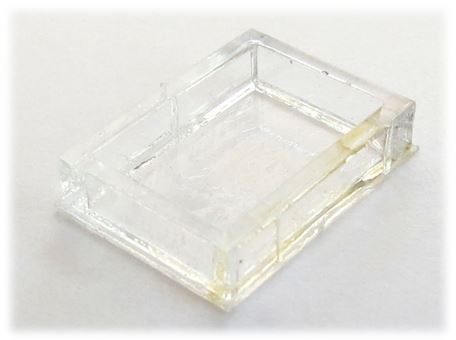

D&H Klankkast groot

Voor meer geluid plak je met dubbelzijdig tape van de action deze acryl klankkast op de speaker. Het is belangrijk dat de speaker luchtdicht afsluit anders raak je het vermogen kwijt. Deze doorzichtige klankkast zie je nauwelijks zitten door de cabineramen.

https://www.en.dm-toys.de/produktdetails/items/DH-Schallbox-gross.html



Het inbouwen

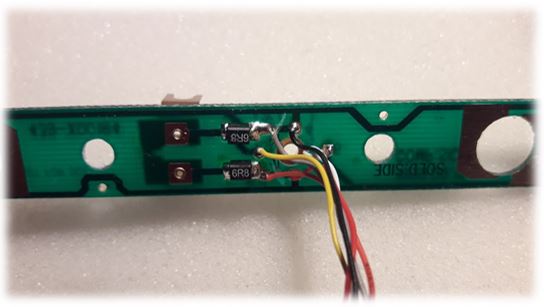

De BR232 is niet echt digitaal voorbereid. Er zijn wel aansluitingen gemaakt op de printplaat om de draden van de decoder aan te sluiten. Daarvoor moet je wel een aantal onderbrekingen in de printplaat aanbrengen. Dit kan je doen met een mesje, slijpschijfje of een klein handvijltje.

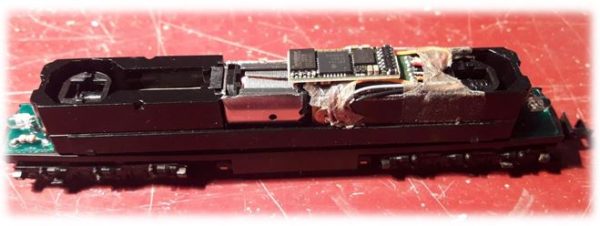

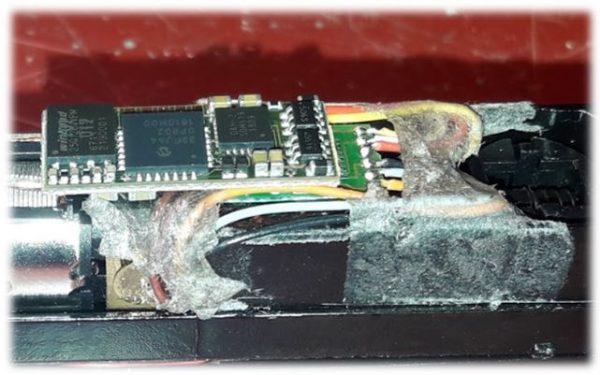

Plak de decoder adapter op het frame met dubbelzijdig tape van de action. Ook de draden tape ik in ter bescherming en op het op zijn plek te houden. De draden kunnen links en rechts net naast de motor contacten, maar pas op bij het in elkaar zetten dat de draden niet tussen de motor contacten komt want deze snijden zo door de draden heen en dan heb je sluiting en misschien wel een defecte decoder.



Op de decoder adapter kun je de SD18 decoder inklikken, deze zit dan meteen gefixeerd.

In de brandstoftank is voldoende ruimte om de speaker en klankkast te plaatsen. Voor het volume heb ik daar nog een paar gaatjes in geboord.





Voor vragen neem contact op via onze website!

www.delftsemodelbouwvereniging.nl
