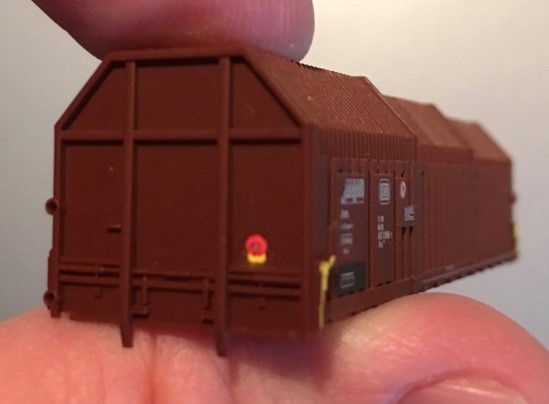

Korte handleiding voor het inbouwen van sluitverlichting in een wagon

Altijd met dezelfde lichtsterkte

Door MK

Ook te lezen in pdf, Handleiding sluitverlichting wagon by MK













Door het gebruik van een micro DC-DC converter is het gelukt om de led dezelfde lichtsterkte te geven, bij variërende baanspanning. De DC-DC converter zet de variërende baanspanning om naar een constante spanning.

De DC-DC converter zal 5 volt op de uitgang geven zolang de variërende baanspanning tussen de 6,5 en 25,5 volt zit. Door de constante 5 volt op de uitgang, kan de led altijd dezelfde lichtsterkte geven, wel moet er een weerstand tussen.

De waarde van de weerstand moet je zelf kiezen en is afhankelijk van de led die je gebruikt en hoe fel je de lichtsterkte wilt hebben, advies is om de led niet te fel te maken.

Om ervoor te zorgen dat de led blijft branden als de wagon even geen stroom krijgt (bijv. wissel of vuil), heb ik een aantal condensators (mini accu) toegevoegd. Ik heb condensatoren gebruikt die ik nog had liggen, met de waarde ‘470u max 25v’. Als ik nu zou moeten kiezen zou ik ‘1000u 10v’ gebruiken. Hiermee heb je dubbele capaciteit met dezelfde fysieke maat.

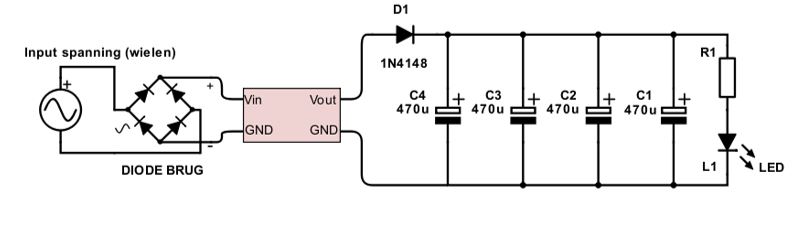

Hierbij het schema:

Om de stroom af te nemen van de wielen, heb ik slepers gebruikt. Andere opties kunnen ook, zoals geleidende asbussen.

Dit schema is geschikt voor analoog en digitaal rijden.

Linkjes voor de componenten:

Micro DC-DC converter: https://www.aliexpress.com/item/Micro-DC-DC-Converter-Step-Down-Module-BEC-6-5V-25-5V-Input-1A-Output-Current/32820870873.html

Condensator 470u 25v: https://www.aliexpress.com/item/470uF-25V-8-14-Aluminum-electrolytic-capacitor-50pcs-lot/32324257067.html

Condensator 1000u 10v: https://www.aliexpress.com/item/10PCS-LOT-Aluminum-electrolytic-capacitor-1000uF-10V-8-12-Electrolytic-Capacitor-10v-1000uf/32805496325.html

Diode brug SMD MB6S: https://www.aliexpress.com/item/F123-02-20pcs-600V-0-5A-SOP-4-SMD-rectifier-diode-bridge-mb6s/32638232423.html

Geleidende asbussen: http://peho-kkk.de/mshop/index.php/spur-n.html
